31铝锗合金对泡沫铝发泡剂的润湿性研究

4.2.2 实验结果（2）

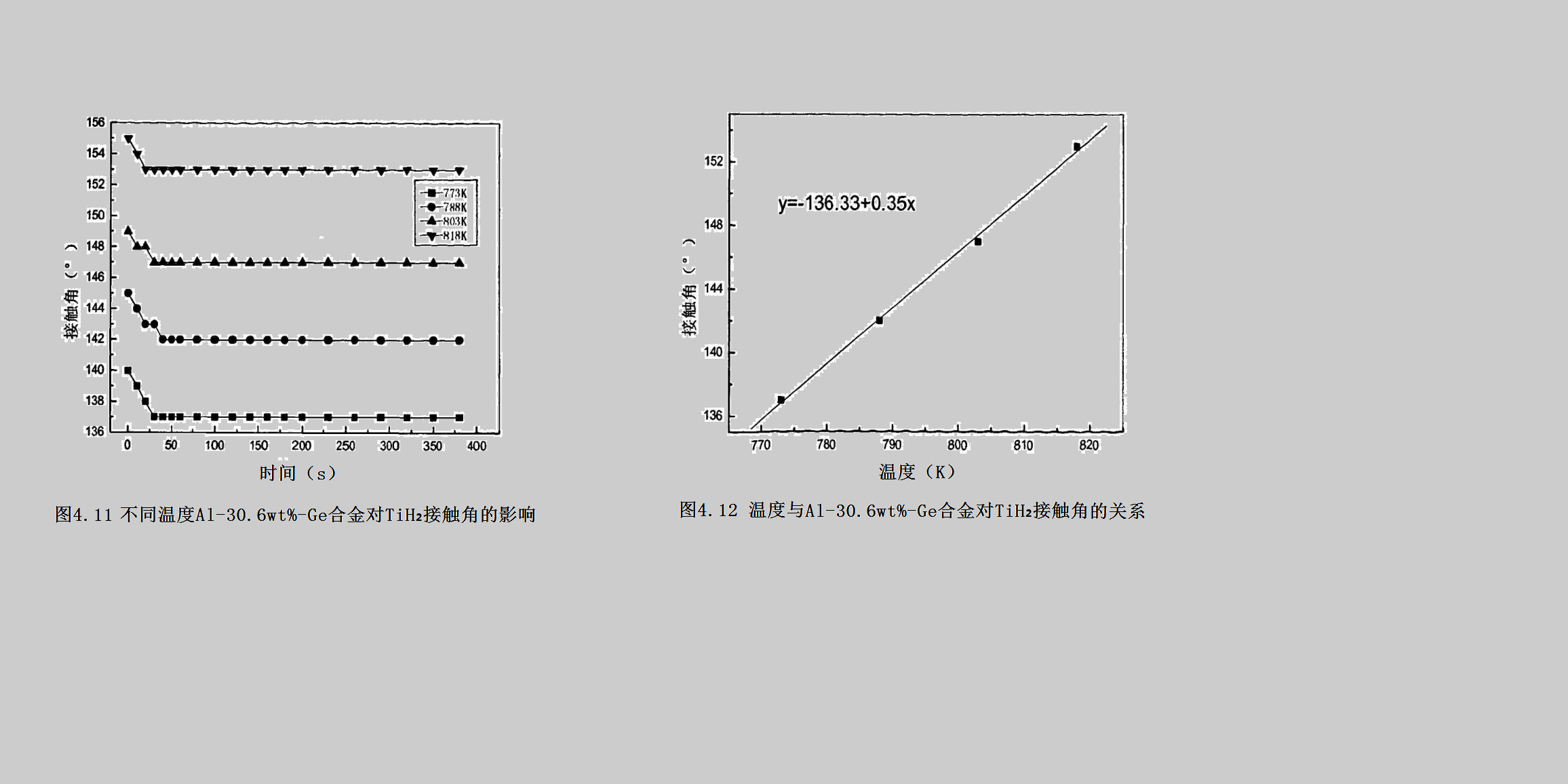

图4.11所示为TiH₂在不同温度下接触角随时间的变化曲线，可以看出：

(1)最初的接触角随着时间的变化有明显的下降，接触角在很短的时间内(45s)就达到了平衡，并且在所测量的温度范围内接触角都大于90°，即不润湿。这与Ping Shen所报道的TiO₂有撞击的座滴实验所得到的接触角的变化趋势是一致的。

(2)温度在773-818K的范围内随温度的上升接触角逐渐增大。

(3)温度每下降15°，接触角增大约5°。

(4)由测量的结果发现，在所测量的温度范围内，接触角与温度存在很好的线性关系。（如图4.12）
