32铝锗合金对泡沫铝发泡剂的润湿性研究

4.2.2 实验结果（3）

2)ZrH₂接触角

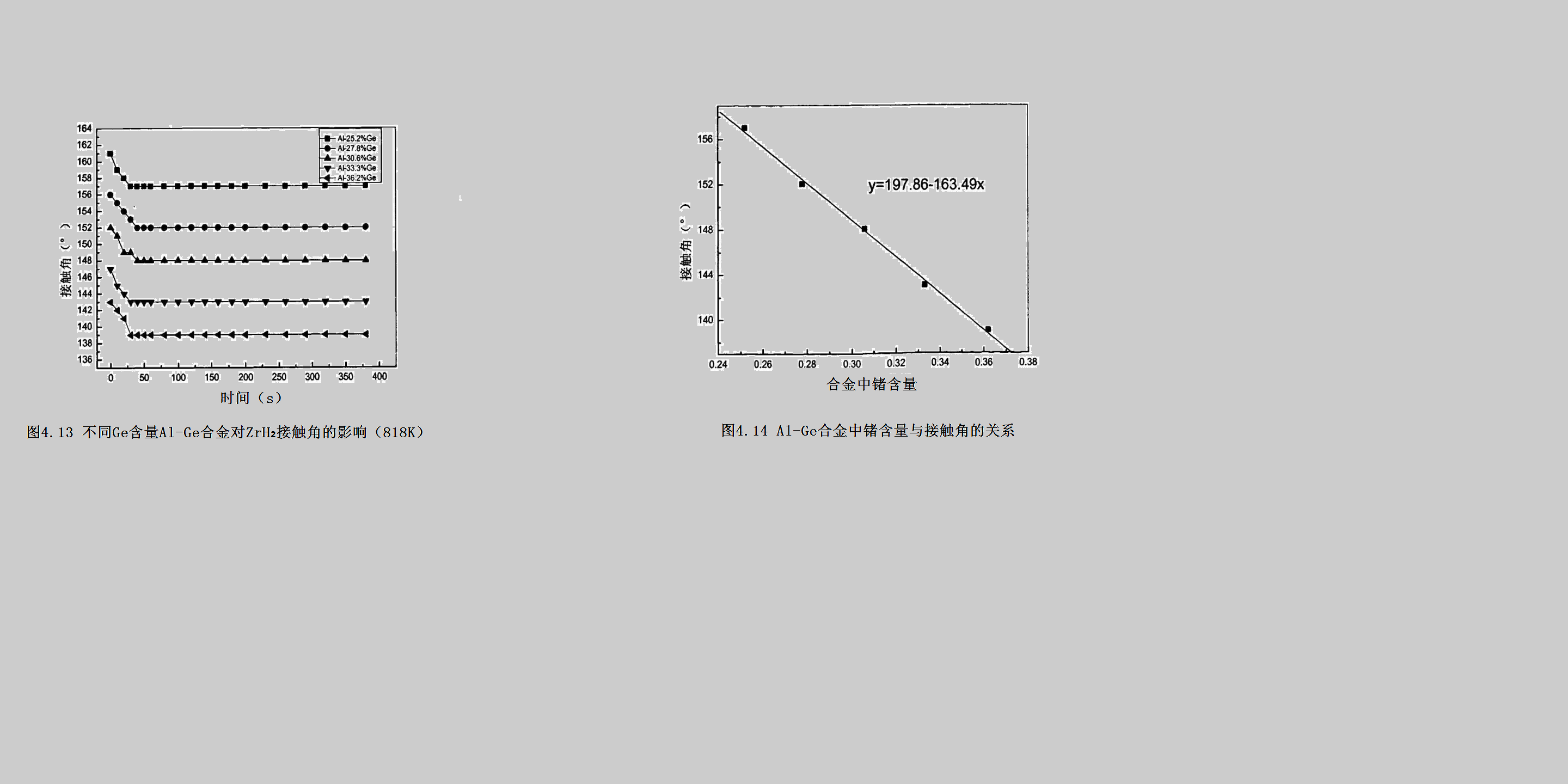

图4.13不同含量的Al-Ge合金对ZrH₂所得到的接触角随时间的变化。与图4.8相似接触角随时间的变化不明显，并在较短的时间内(约45s)内就达到了平衡。随着锗含量从25.2%增加到36.2%,接触角逐渐减小，约减小了18°,说明在所测量的锗含量的变化范围内ZrH₂要比TiH₂接触角的变化大，并且合金中锗含量与接触角具有一定的线性关系(如图4.14)。
