30铝锗合金对泡沫铝发泡剂的润湿性研究

4.2.2 实验结果（1）

1)TiH₂ 接触角

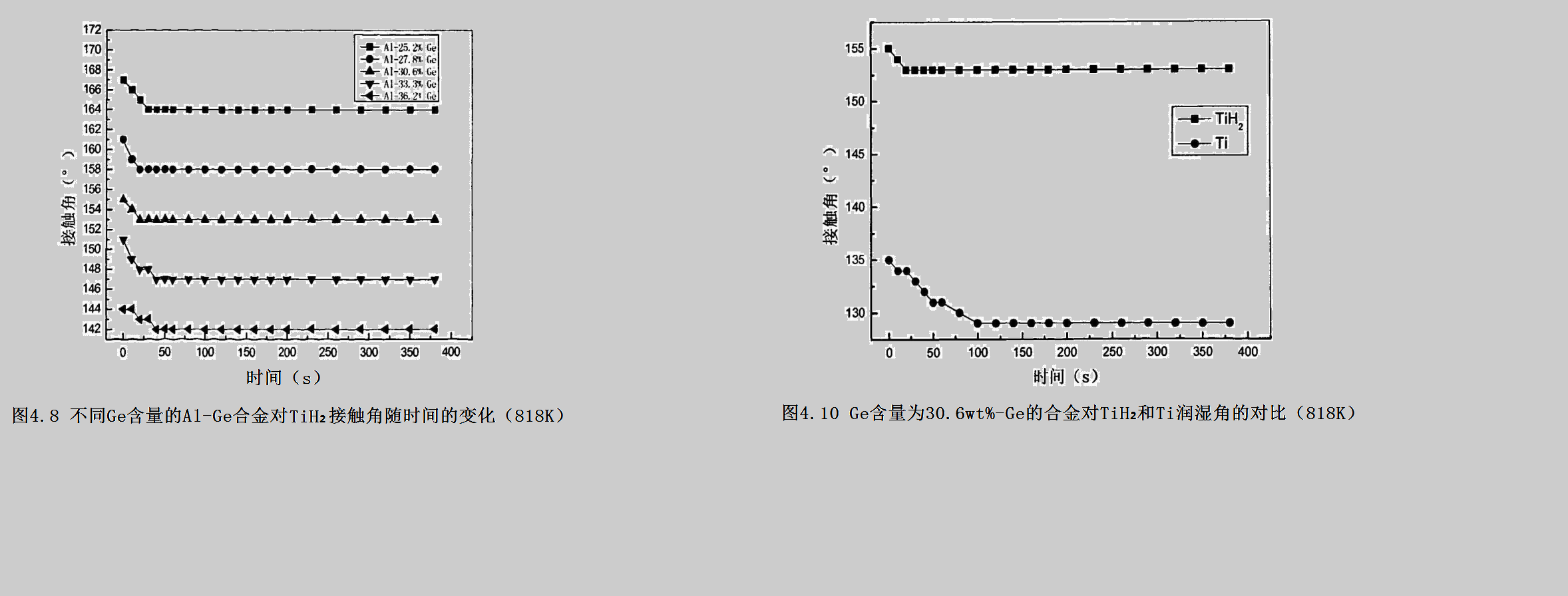

图4.8所示为818K不同含量的Al-Ge合金对TiH₂所得到的接触角随时间的变化。接触角都大于90°即不润湿。起初接触角随时间的变化明显，并在较短的时间内(45-50s)内就达到了平衡。锗含量从25.2%增加到36.2%接触角逐渐减小，下降了22°。并且在所测量的范围内，合金中锗含量与接触角具有一定的线性关系。

图4.10所示为818K，Ge含量为30.6%的A1-Ge合金对TiH₂和Ti润湿角的对比。从图中可以看出：钛板的接触角明显小于氢化钛的，相差25°。随时间的变化氢化钛很快就达到了平衡(约50s)；而钛板却需要更长的时间才能达到平衡(约100s)。
