40铝锗合金对泡沫铝发泡剂的润湿性研究

5.2  润湿动力学

5.2.1 基半径随时间变化

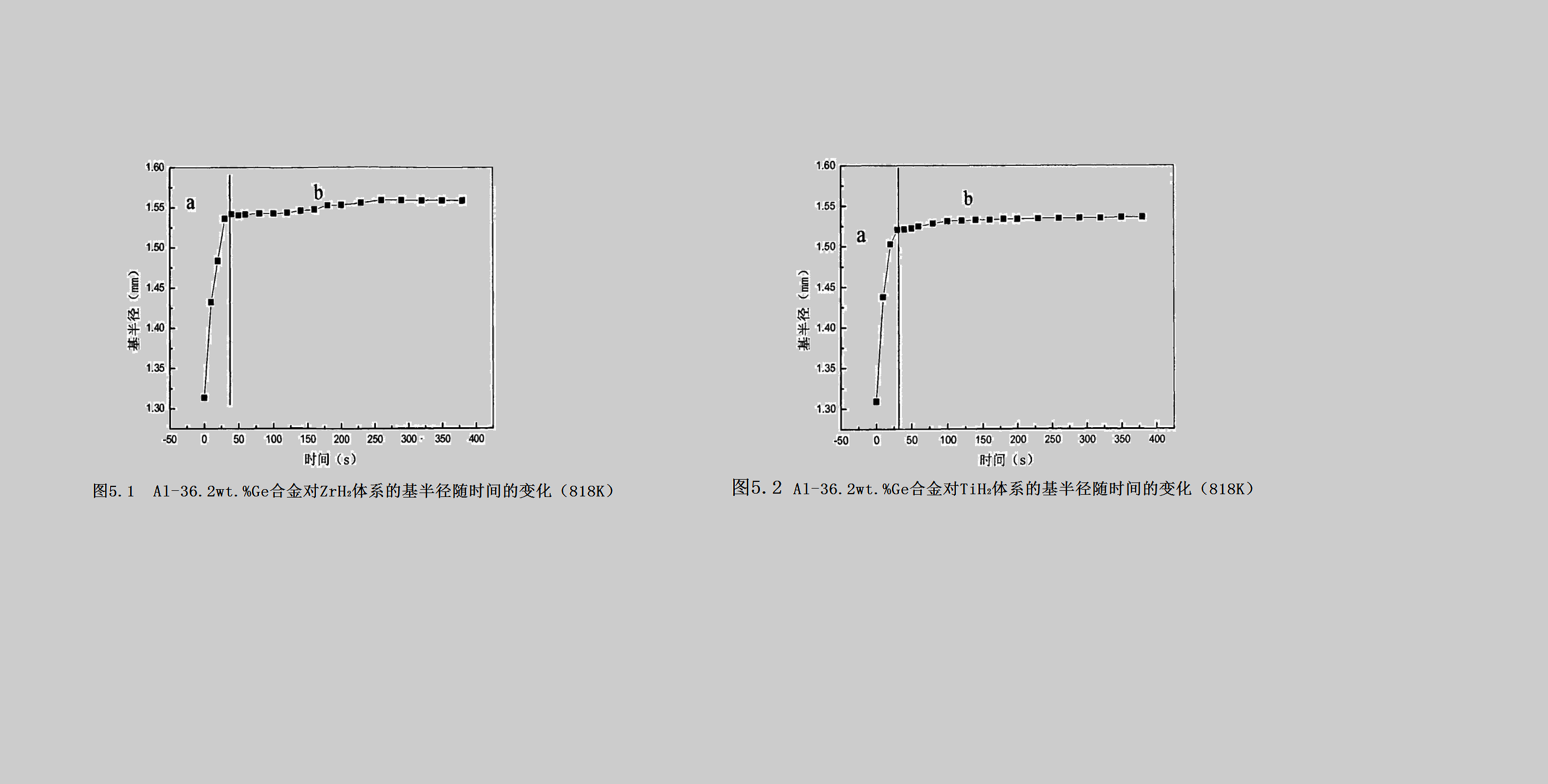

如图5.1和5.2所示为818K，Al-36.2wt.%Ge合金对ZrH₂和TiH₂体系基半径随时间的变化曲线。可以发现图中展现了两个不同的动力学阶段：

(1)开始为三相线移动速率急剧降低的阶段。

(2)在扩散的过程中基半径的增大由非反应界面过渡到反应界面。在三相线处形成了一个稳定的形状，结果，反应速率和三相线移动的速率随时间的变化变成常数。

合金液滴刚开始熔化并滴落到固定相表面时，具有很大的能量，这些能量主要来自熔化过程中吸收了大量的热以及使液滴下落时的微小的压力差所带来的，所以(a)阶段的基半径变化很快，这时主要是受扩散影响的，而化学反应还没有起到主要的作用；随着时间的变化，发现基半径的变化减慢了许多，这进入了 (b) 阶段，由于扩散消耗掉了一大部分的能量，所以这个阶段主要是受化学反应影响；反应不断的进行，最终达到了平衡。
