20铝锗合金对泡沫铝发泡剂的润湿性研究

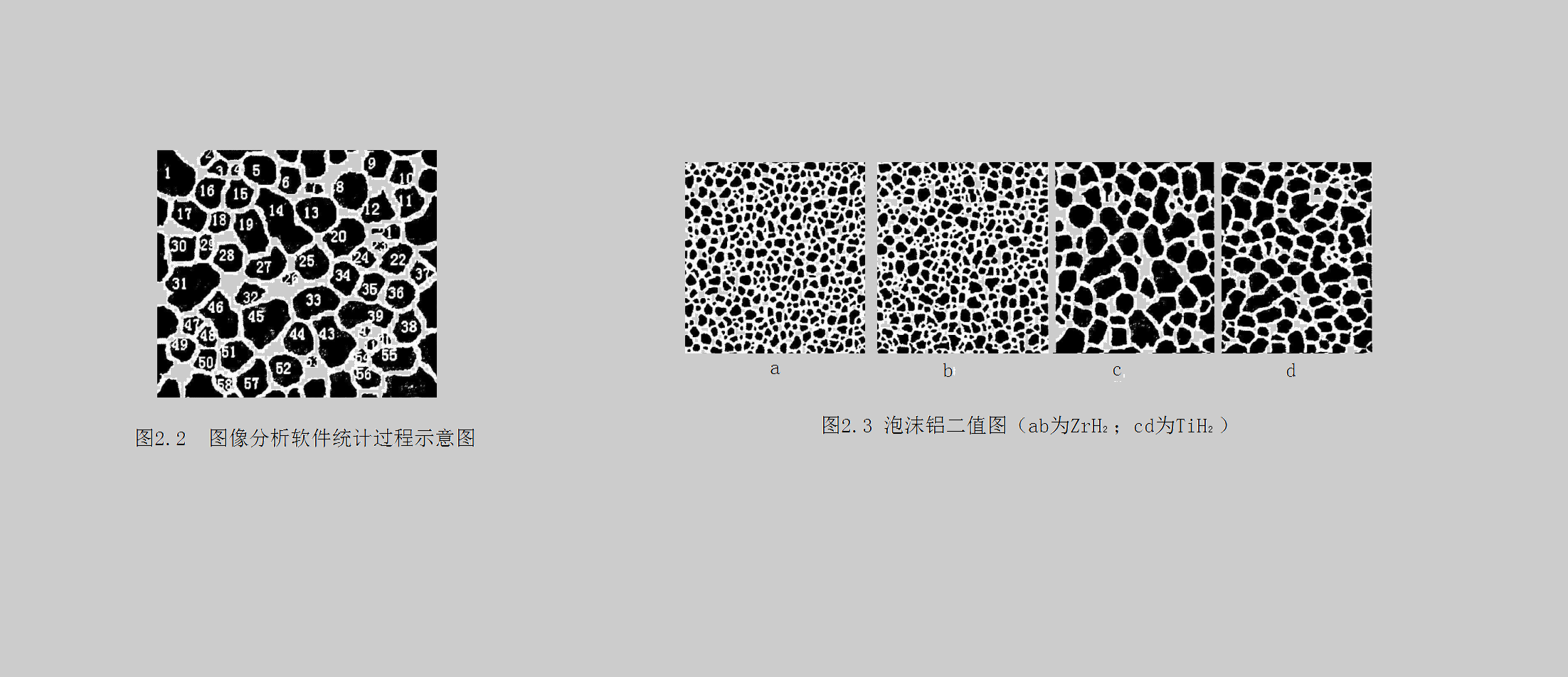

图2.2所示为图像分析软件统计过程示意图。在图像分析软件统计过程中，选择边界条件，软件会自动对所选区域内的封闭像素区进行识别统计。封闭区域内的像素点的个数就代表了该区域的图像面积，同时封闭像素区的数目和平均图像面积在统计过程中也会自动完成，经过换算后可以得到孔洞的真实数目、孔洞对应的面积以及平均孔洞面积。

图2.3所示为泡沫铝图片经过图像处理后的二值图。
