19铝锗合金对泡沫铝发泡剂的润湿性研究

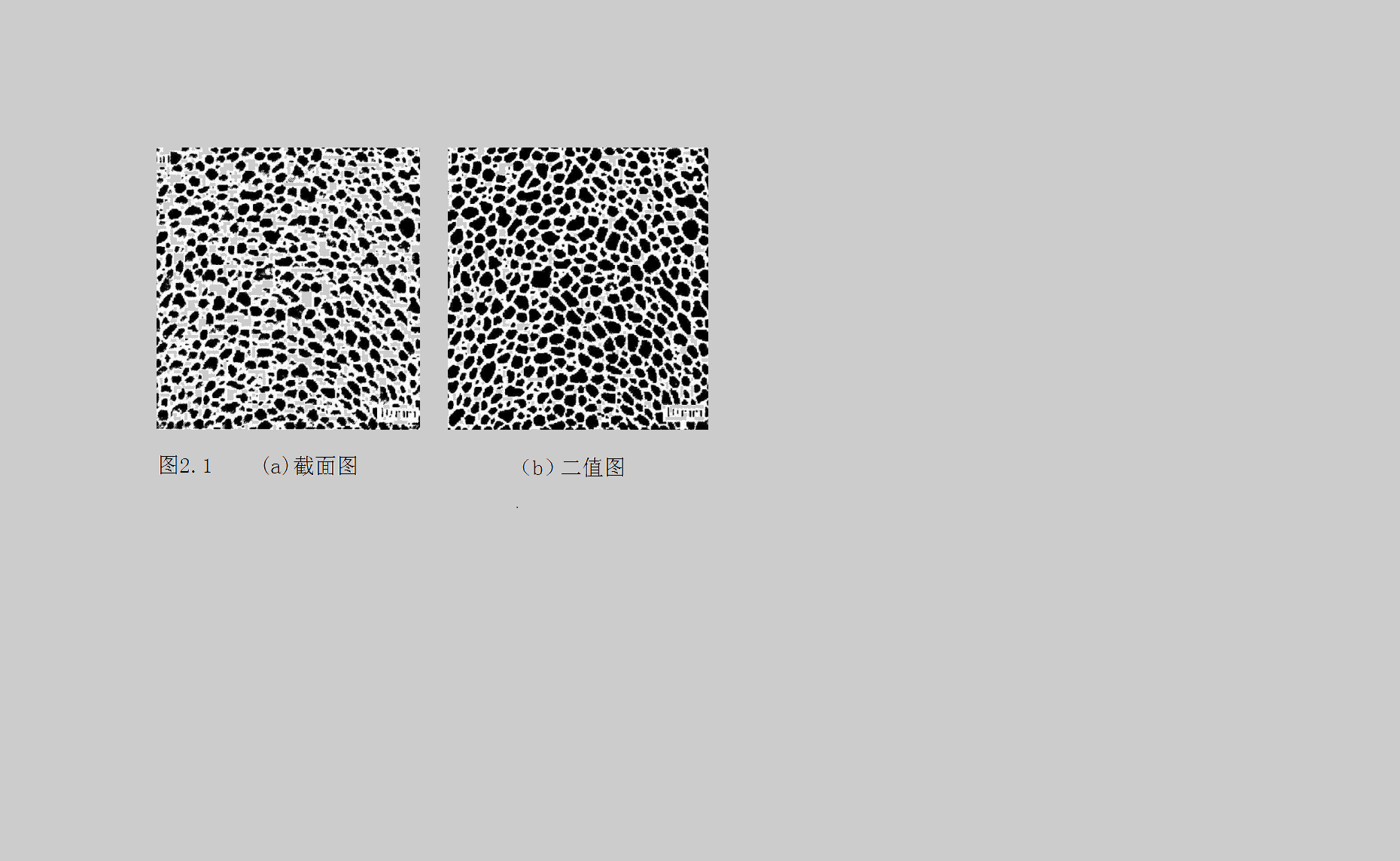

研究所用泡沫铝样品由本课题组制备，泡沫铝样品的制备步骤包括：（1）将铝锭在坩埚中熔化并升温到973K后进行保温(该温度即为发泡温度)；(2)在700r/min的搅拌速度下，均匀地将计量好的新型发泡剂加入铝熔体中，发泡剂加完后再继续搅拌1min，提起搅拌桨，然后在该温度下保温1min，最后将坩埚提出熔炼电炉，空气冷即制得泡沫铝样品。图2.1(a) 所示为所制备泡沫铝线切割后所获得截面的宏观数码照片，该截面经过了表面化学镀处理，因而在其孔洞与孔筋之间产生了适当的反差。图2.1(b)所示为经过图2.1(a)所示截面经过图像处理后所得二值化图像，图像二值化是指将彩色图像或者灰度图转化成只有黑白两种颜色图像的过程，其特点是：得到的图像在存储矩阵中只用0和1来代表图像中黑白像素点，所以图像分析软件处理二值化图像时，图像的阀值容易选取，且速度快精度高。
