37铝锗合金对泡沫铝发泡剂的润湿性研究

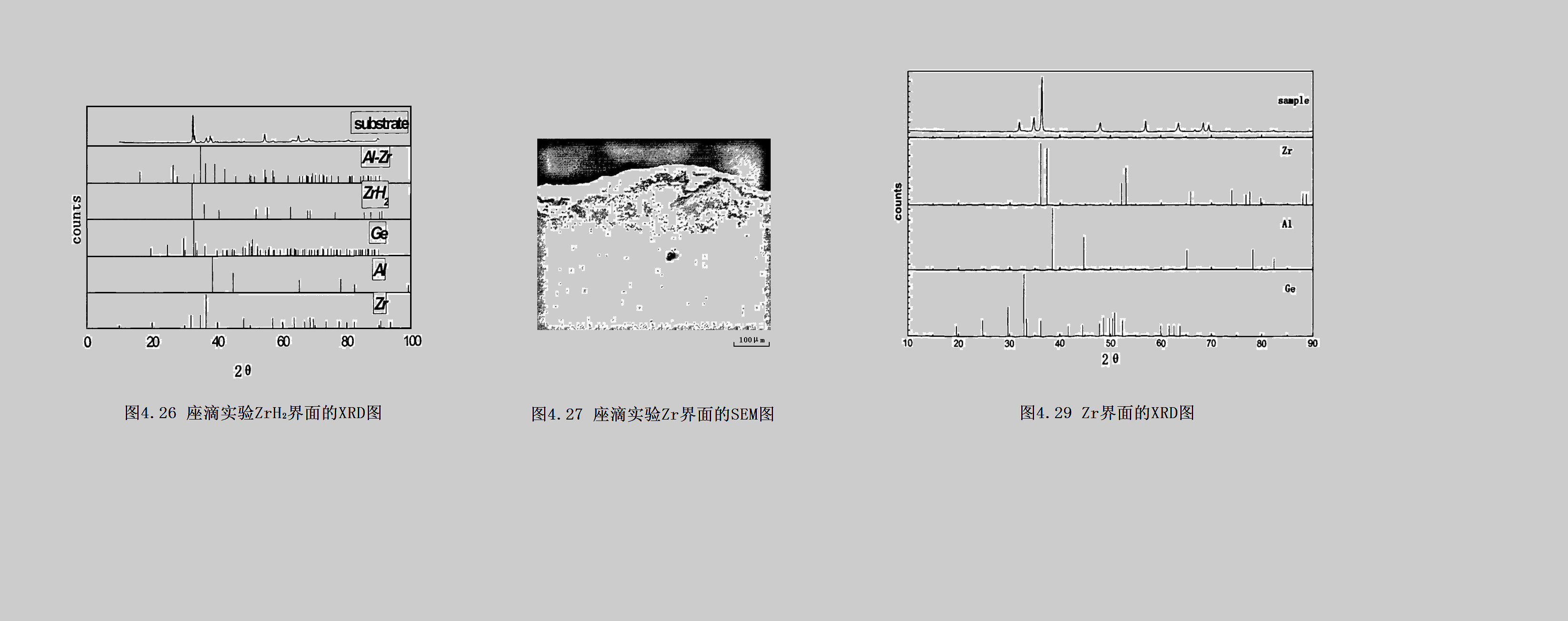

SEM分析可知，由于ZrH₂存在空隙，所以有一部分Al-Ge合金渗透到基体内，渗入部分为主要为Al-Ge以及与铝锆金属间化合物(Al-Zr)。图4.26为XRD检测结果，发现在Al-Ge合金相基体ZrH₂扩散的过程中形成了金属间化合物Al-Zr。

4.3.4 锆板界面的分析

如图4.27为818K，Al-30.6wt.%-Ge对Zr的界面结构图。

在818K下，Al-30.6wt.%-Ge对Zr的界面结构。界面层明显，约为10μm。SEM分析可知，在不均匀非连续界面层处，主要为Al-Ge合金和金属锆。图4.29为XRD检测的结果：在界面层出没有新的物质生成。

4.4本章小节

(1)773 K-818K，真空条件下，使用改进的座滴实验方法测得Al-Ge合金对TiH₂和ZrH₂接触角都大于137°；相同条件下，氢化锆的接触角要小于氢化钛。随着温度的升高，Al-Ge/TiH₂接触角增大16°；Al-Ge/ZrH₂接触角增大10°；随着锗含量的降低，Al-Ge/TiH₂接触角增大22°；Al-Ge/ZrH₂接触角增大16°。可见升高温度和减少锗含量都增大了接触角，TiH₂的接触角增加的更多。

(2)以结论(1)的变化趋势来推断，升高温度使其达到泡沫铝的制备温度1023K，降低锗含量使其接近纯铝，而ZrH₂的接触角小于TiH₂，使ZrH₂颗粒更容易分散到铝熔体中，形成均匀孔隙。这可能是用ZrH₂比TiH₂作为发泡剂制备泡沫铝的均匀性更好的重要原因之一。

(3)通过界面分析可知，Al-Ge/TiH₂和Al-Ge/ZrH₂的界面层不明显，分别有Al-Ti和Al-Zr金属间化合物生成；而Al-Ge/Ti和Al-Ge/Zr界面层明显，厚度约为10μm，无金属间化合物生成。
